产品简介：

RF47DR_GPU 板卡是一款面向雷达回波采集、波形产生与信号处理应用的异构计算板卡。板卡以 RF47DR 核心模块和 GPU 计算模块为处理核心，集成模拟信号输入输出、时钟与同步、高速数据传 输、外设控制及电源管理电路，为雷达系统提供集信号采集、实时处理、并行计算和设备控制于一体 的硬件平台。 板卡采用 RFSoC 与 GPU 协同处理架构。RFSoC 侧利用片上数据转换器、可编程逻辑和处理系 统，为多通道数据采集、数字波形产生、实时预处理及控制时序提供硬件支撑；GPU 侧用于部署并行 信号处理算法和上层应用。两部分通过 PCIe x4 链路交换数据，并配置 UART、I²C 及状态信号用于控 制交互。通过配置相应的 FPGA 逻辑与应用软件，可构建数字下变频、脉冲压缩、多普勒处理及目标 检测等雷达处理流程。

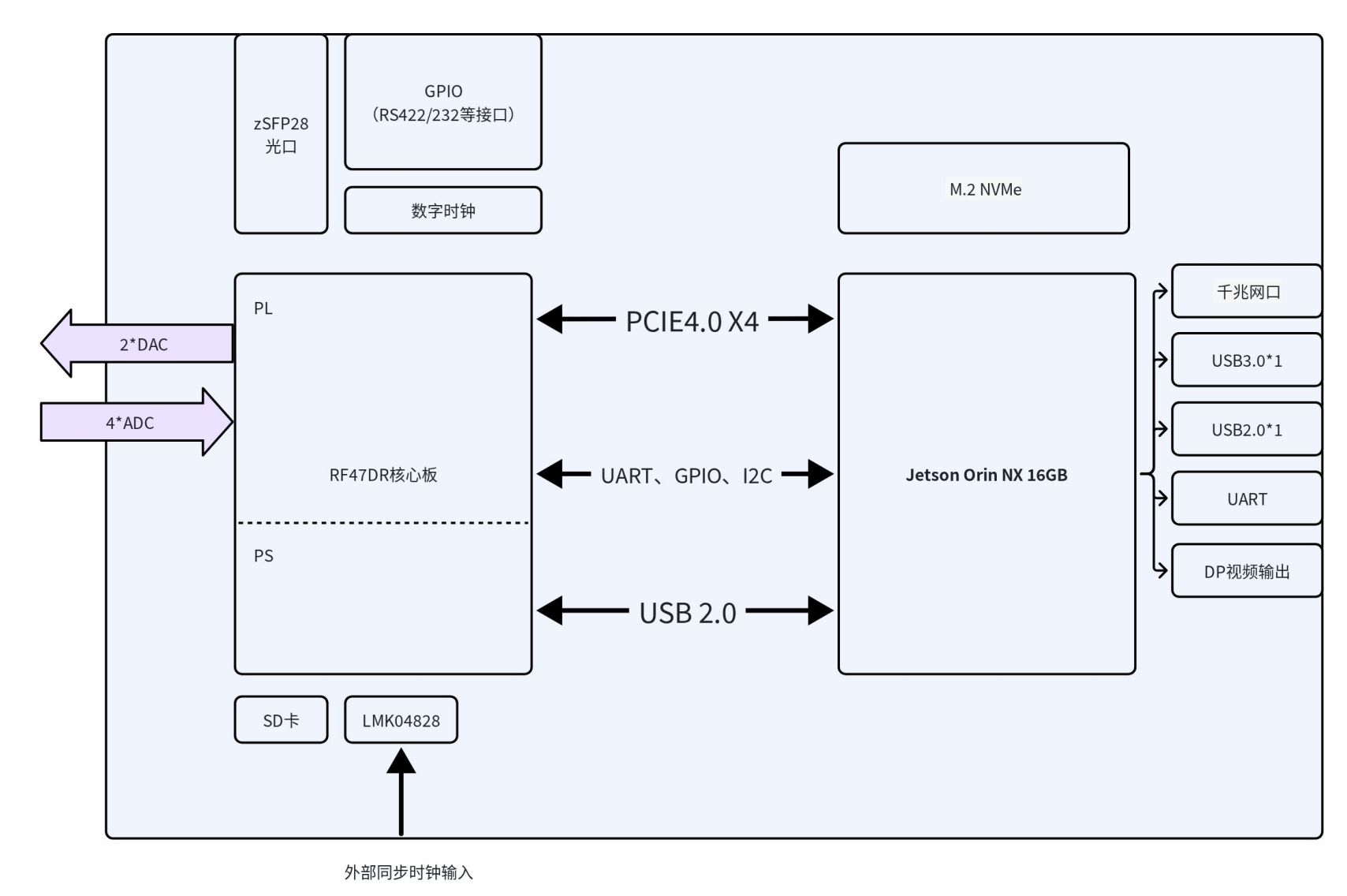

处理卡原理框图

在模拟信号接口方面，板卡引出 4 路 ADC 模拟输入和 2 路 DAC 模拟输出，板载基于 LMK04828 的时钟电路，配置本地时钟源和外部参考时钟输入，为数据转换器及可编程逻辑提供时钟与同步信 号，支撑多通道采集和波形输出的时序配合。 在数据通信与扩展方面，板卡配置 zSFP28 光模块接口、RJ45 以太网接口、USB Type-A、USB Type-C、DisplayPort 显示接口，以及M.2 Key M 存储扩展接口，可用于外部数据传输、设备调试、处 理结果显示和 NVMe 存储扩展。板卡同时提供 RS-422、RS-232 和备用 TTL 信号，便于接入控制与状 态采集系统。 板卡支持18‑85V超宽电压区间直流供电，通过分级电源转换为核心模块、GPU 模块及外围电路提 供所需电源。板载管理微控制器与电源监测电路，为启动配置、复位、休眠唤醒及供电状态监测提供 硬件支持，并设置调试接口和状态指示，便于系统集成与维护。

主要技术指标：

射频直采：XCZU47DR-2FFVE1156I

• GPU处理器：NVIDIA Jetson Orin NX 8G/16G、

• GPU算力：70 TOPS，最高可达117 TOPS

• 射频覆盖频段：10MHz～5GHz

• ADC 通道：4路，最高采样率 5GSPS;

• DAC 通道：2路，最高采样率 5GSPS；

• 通道幅相一致性：相位一致性≤±2°；幅度一致性≤2dB；

• 无杂散动态范围：≥60dBc；

• PS_DDR：4 片，每片 16bit，4GB 容量；

• PL_DDR：2 片，每片 16bit，2GB 容量；

• 网络接口：2.5G网口*1（GPU）
